Simulation有限元分析（10）：屈曲分析实例

一、项目描述

如下图所示，在对一钢凳进行破坏试验前，需要预测它的失效模式和保持不失效前提下所能承受的最高载荷。尤其想知道钢凳是否能承受 个8900N的垂直向下的载荷，当它失效时，是因为应力过大，还是产生了屈曲？

需要注意的是，像凳子腿这类细长物体在受压时，发生屈曲现象的可能性是很大的。

二、建模步骤：

1.打开下载的模型。

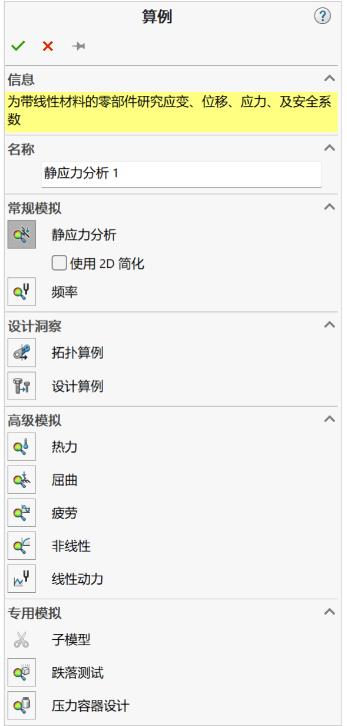

2.新建静应力分析算例，采用默认名称，如下图所示。

3.指定材料属性。在仿真研究树中选中零件，然后单击鼠标右键，点击应用/编辑材料。指定材料为“AISI 304”，其屈服强度为206.8MPa，如下图所示。
